该型锅炉的燃油部分为针型管锅炉型式，布置于立式锅壳的一侧，另一侧布置了废气受热面烟管管群，且烟管的高度低于汽水沸腾面，避免了烟管在汽水沸腾面的腐蚀，且烟管沿筒纵向布置，便于船体结构的烟道垂直走向的布置

订货须知
1.锅炉订货时供需双方一般应签订技术规格书，详细约定供需技术要求、验收标准及入级要求。
2.技术规格书应注明所需锅炉的名称、型号、规格、蒸发量、工作压力、燃料种类、给水温度、电源等要求。同时，用户还应提供柴油机的功率，排烟量、排烟温度、许用背压等数据，以便于工厂计算选型。
3.用户如有特殊要求，工厂可根据具体要求设计制造，满足用户的需求。

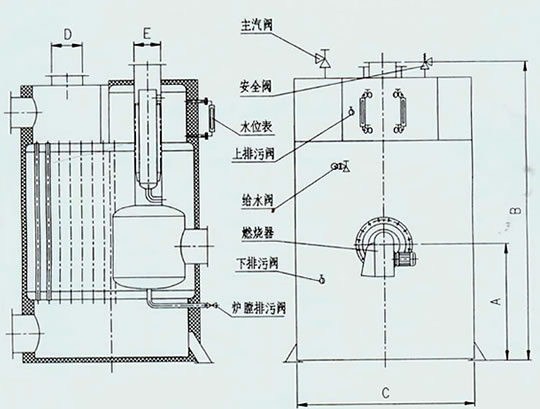

示意图>>>
