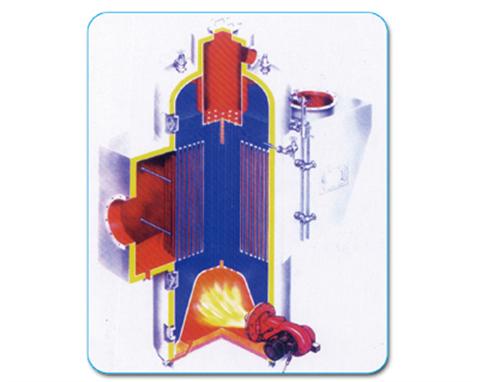

该系列锅炉为立式烟水管锅炉，其上、下筒体的中间筒体内布置有燃油部分的烟管，中间筒体外上、下筒体的管板间布置有废气部分受热面的水管，将燃油锅炉部分和废气锅炉部分结合在同一炉体结构内。该型锅炉占地面积小，高度大、水容量大，升汽速度慢，但蓄热能力大，汽压稳定。


订货须知
1.锅炉订货时供需双方一般应签订技术规格书，详细约定供需技术要求、验收标准及入级要求。
2.技术规格书应注明所需锅炉的名称、型号、规格、蒸发量、工作压力、燃料种类、给水温度、电源等要求。同时，用户还应提供柴油机的功率，排烟量、排烟温度、许用背压等数据，以便于工厂计算选型。
3.用户如有特殊要求，工厂可根据具体要求设计制造，满足用户的需求。

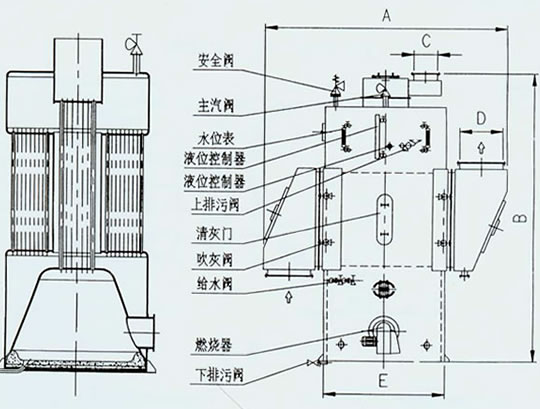

示意图>>>
